Подкладочный патч под кровельную воронку по европейскому стандарту
20.08.2025
Зачем делают "подкладочный патч" под воронку
- Распределение нагрузки
- Когда мембрана «играет» (от температуры, усадки, ветра), основное напряжение уходит в места примыкания.
- Если мембрана сразу приварена к воронке, нагрузка ложится прямо на шов → риск разрыва.
- Подкладочный патч (квадрат 500×500 мм) увеличивает площадь контакта и снижает напряжение на краях воронки.
- Дополнительная герметизация
- Это «двухступенчатая защита».
- Даже если основной шов где-то нарушился, нижний патч всё равно остаётся спаянным с воронкой и держит герметичность.
- Защита утеплителя и пирога
- Подкладочный слой надёжно фиксируется к пирогу и как бы «усаживает» воронку в систему кровли.
- Это исключает проникновение влаги под воронку при динамических нагрузках.
- Европейский стандарт
- По нормам DIN и EN 1253 (водоотвод с плоских крыш) узлы воронок должны иметь усиленные зоны минимум 400–500 мм вокруг.
- В Германии и Скандинавии без такого усиления узел просто не примут.
Как это выглядит по шагам

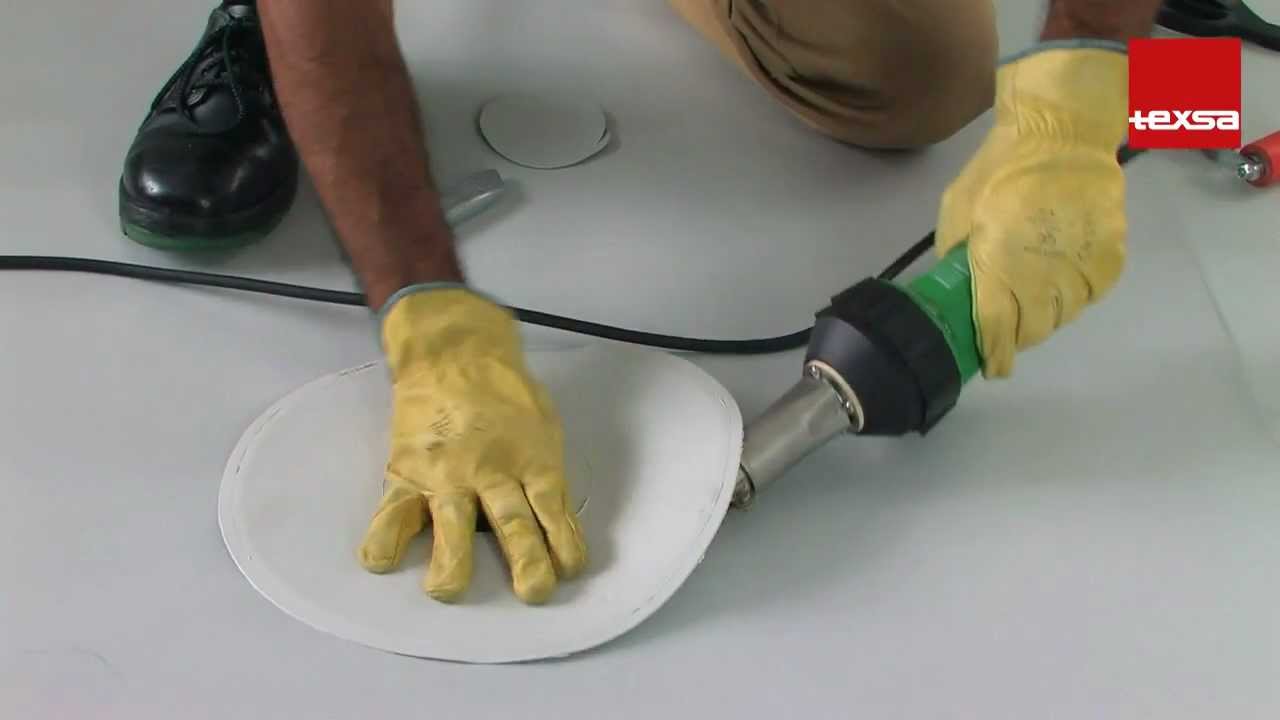

- Вырезают кусок мембраны 500×500 мм (или больше, в зависимости от типа крыши).
- Его фиксируют к основанию пирога (битум, ПВХ или ТПО — в зависимости от системы).
- На этот патч устанавливают воронку (фланец приваривается/наплавляется именно к подкладке, а не к утеплителю напрямую).
- Основной слой мембраны кровли заводят сверху и сваривают с фланцем воронки и патчем.
- Сверху дополнительно накладывают армирующее кольцо (усиление по периметру).
Итог
Такой вариант — это не «лишняя работа», а:
- распределение механических напряжений,
- резервная герметизация,
- соответствие европейским строительным нормам.
По сути, воронка оказывается «вваренной» в двухслойную систему мембраны: нижний патч + основной слой.

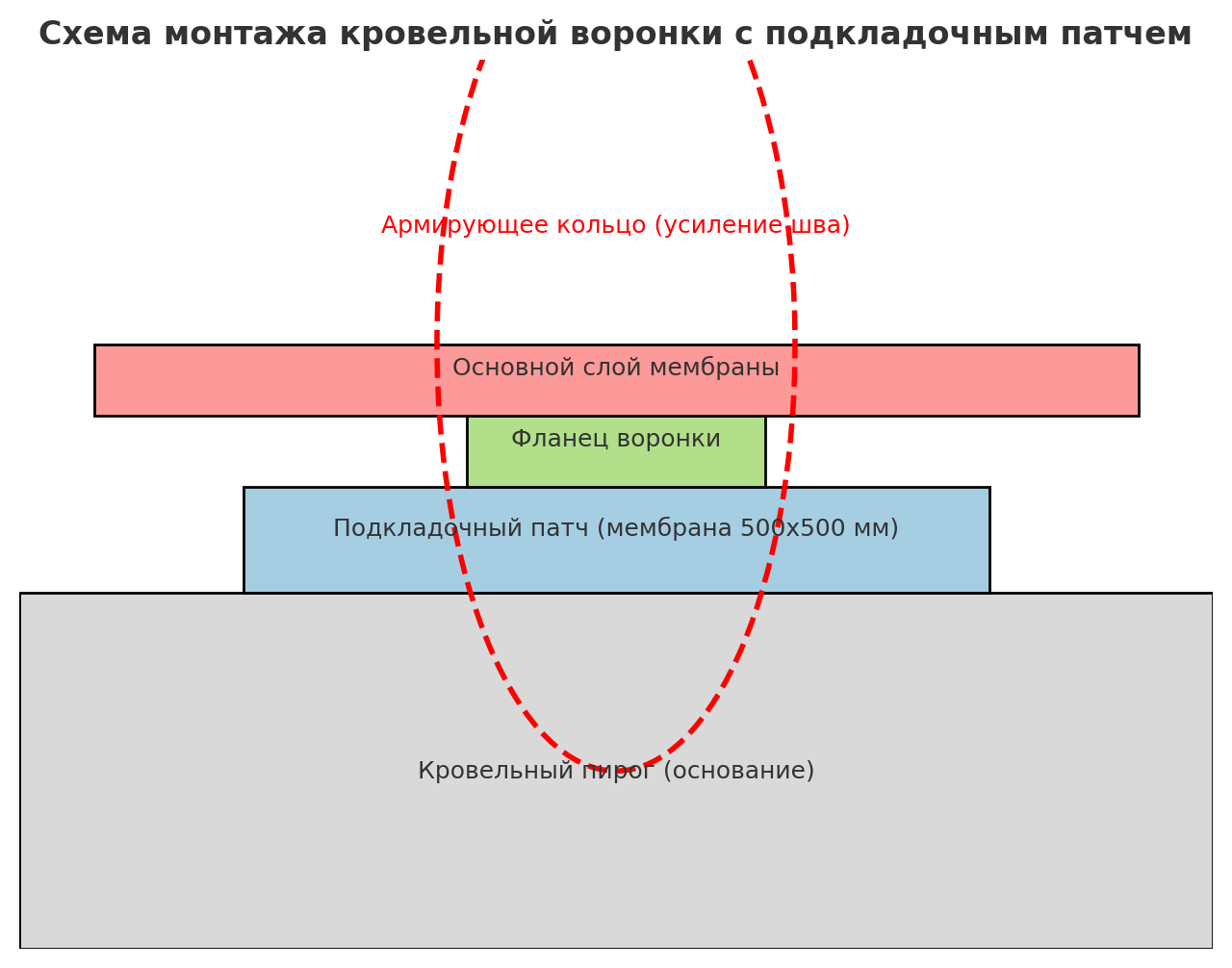

Вот схема в разрезе:
- серым показан кровельный пирог (основание),
- голубой слой — подкладочный патч (500×500 мм),
- зелёный — фланец воронки,
- розовый — основной слой мембраны,
- красным пунктиром выделено армирующее кольцо для усиления шва.
